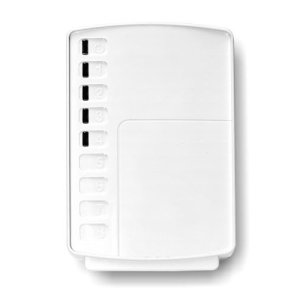

Назначение изделия
Предназначен для выдачи извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.
Особенности
•4 выхода:
- 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления,
- 2 (К3 и К4) без контроля;
•при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения);
•при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V;
•неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение;
•выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройством
Артикул
141172
Производитель
Напряжение питания, В
10.5…15.5 В
Ток потребления, мА:
- при выключенных выходах
50 мА
- при включенных выходах (за исключением тока потребления нагрузки)
220 мА
Максимальное коммутируемое напряжение, В:
- АС/DC (для выходов К1, К2 с выключенным контролем)
250 В
- DC (для выходов К1, К2 с включенным контролем)
30 В
- АС/DC (для выходов К3, К4)
250 В
Минимальное коммутируемое напряжение DC для обеспечения режима контроля целостности цепи (для выходов К1, К2), не более
5 В
Максимальный коммутируемый ток, А:
- AD
3 А
- DC
3 А
Дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0, 2
1000 м
Максимальная емкость источников извещений
48 шт.
Диапазон рабочих температур, °С
-30…+55
Степень защиты
IP41
