Современный бизнес требует масштабируемых, отказоустойчивых и системных решений в управлении сетью. Большое количество отдельных коммутаторов в сети работают неэффективно. Стекирование объединяет несколько коммутаторов в единую систему, которая управляется как одно устройство с общими таблицами маршрутизации и коммутации и единым IP адресом.

Ключевые преимущества стекируемых коммутаторов

1. Удобное управление
Вместо настройки каждого коммутатора по отдельности, стекируемые коммутаторы управляются всей группой устройств через единый интерфейс. Всем устройствам присваивается единый IP-адрес, что позволяет сократить время на администрирование.

2. Лёгкая масштабируемость
Стекирование позволяет добавлять новые коммутаторы в сеть без перенастройки. При этом не требуется остановка работы коммутаторов в стеке: добавление и удаление коммутаторов происходит в процессе работы системы.

3. Повышенная отказоустойчивость
В случае выхода из строя одного из устройств в стеке, остальные продолжают работу. Технологии резервирования, такие как VRRP (резервирование шлюзов по умолчанию), REUP (быстрое переключение между каналами) и RDLP (обнаружение проблем на физическом уровне) позволяют создать быстрый и стабильный канал.

4. Высокая производительность
При стекировании общая пропускная способность сети возрастает, что позволяет справляться с большими объемами трафика, обеспечивая высокую скорость передачи данных.

Технология VSU (Virtual Stacking Unit): современный уровень стекирования от OSNOVO

В отличие от классического аппаратного стекирования, OSNOVO предлагает технологические преимущества с технологией VSU:

• Горячая замена компонентов: коммутаторы можно добавлять или удалять без остановки работы всего стека;
• Использование обычных uplink-портов для стекирования без специализированных кабелей;
• Единая точка управления: коммутаторы могут быть расположены в разных помещениях, что дает дополнительную свободу при проектировании сети.
• Можно объединить до 4-х коммутаторов в единый логический блок с одним IP-адресом, упрощая управление. Можно использовать кольцевые протоколы, что повысит отказоустойчивость сети.

OSNOVO предлагает 3 модели коммерческих стекируемых коммутаторов L2+ и L3 уровня: SW-24G4X-L3ST, SW-48G4X-L3ST, SW-8244/LST (370W).

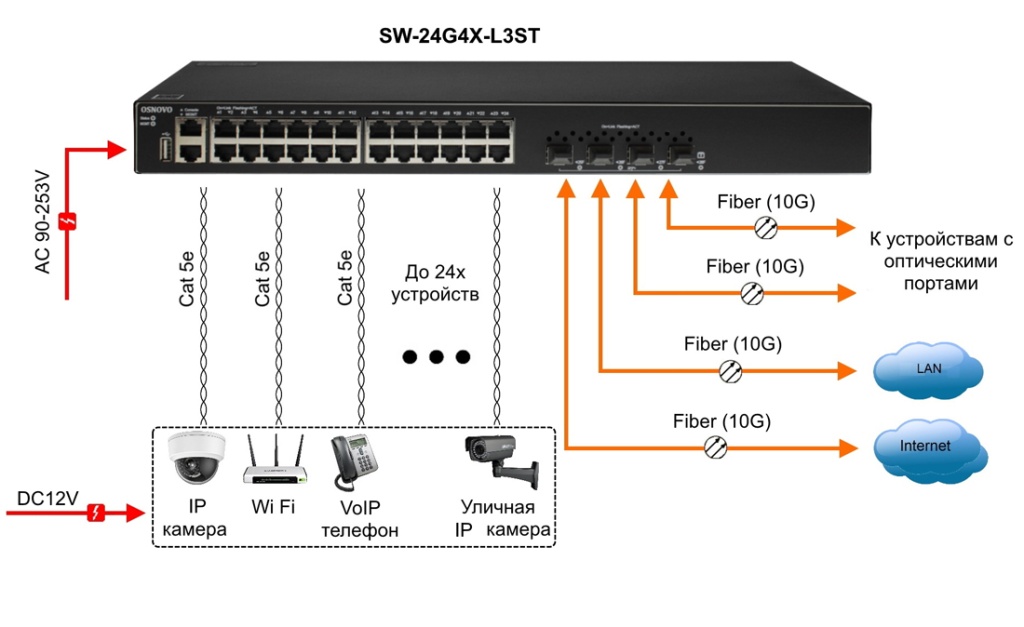

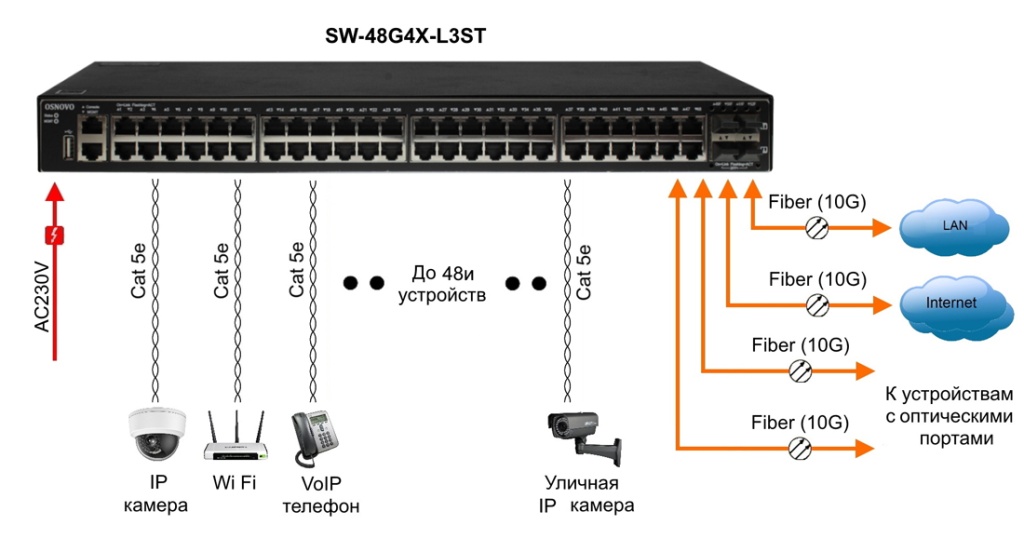

Линейка L3-коммутаторов с 10G-портами: SW-24G4X-L3ST и SW-48G4X-L3ST

Это высокопроизводительные L3-коммутаторы, ориентированные на использование в качестве коммутаторов ядра или агрегации на предприятиях и в операторских сетях.

• Оснащены четырьмя портами SFP+ со скоростью до 10 Гбит/с, что позволяет без задержек передавать большие объёмы трафика на сервер или магистральное устройство;
• Поддерживают широкий набор протоколов маршрутизации, включая статическую и динамическую маршрутизацию RIP, OSPF, а также BGP4, что делает их гибким решением для сложных сетей;
• Поддерживают физическое стекирование до 4-х устройств через SFP+ порты, позволяя управлять группой коммутаторов как единым логическим устройством.

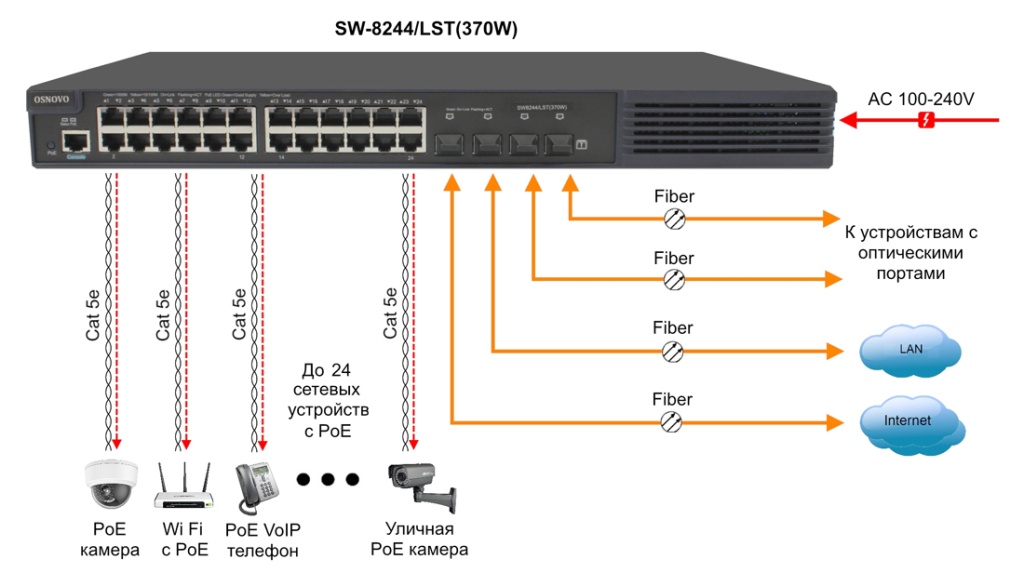

Стекируемый PoE-коммутатор для систем видеонаблюдения: OSNOVO SW-8244/LST(370W)

Управляемый L2+ коммутатор OSNOVO SW-8244/LST(370W) идеально подходит для питания и объединения сетевых устройств.

• Имеет 24 медных порта RJ-45 с PoE и 4 SFP-порта для подключения по оптике;
• Общая выходная мощность PoE составляет 370 Вт. Первые 4 порта поддерживают стандарт PoE++ (802.3bt) с мощностью до 60 Вт на порт, а порты 5-24 — PoE+;
• Поддерживает протоколы резервирования STP, RSTP, MSTP, ERPS для построения отказоустойчивых кольцевых сетей.


Коммутаторы OSNOVO SW-24G4X-L3ST и SW-48G4X-L3ST также могут быть использованы как коммутаторы ядра или агрегации для небольшой или средней сети, агрегируя трафик в офисе или в системе видеонаблюдения. В данных моделях отсутствует PoE, потому что функция PoE на уровне ядра не требуется.

Где могут быть использованы коммутаторы OSNOVO в качестве коммутаторов ядра:

• Корпоративные сети и крупный бизнес: идеальны для построения магистралей и агрегации трафика;
• Операторские сети: в качестве транспортных коммутаторов или коммутаторов агрегации;
• Видеонаблюдение: благодаря высокой пропускной способности для передачи больших объемов данных;
• ЦОД и серверные: для подключения серверов и хранения данных.

Настройка стекируемых коммутаторов это задача уровня опытного сетевого инженера. Специфика настройки заключается не в интерфейсе, а в архитектурных решениях и понимании протоколов. На что обратить внимание для правильного ввода в эксплуатацию стекируемого коммутатора?

1. Настройка динамической маршрутизации L3: для отказоустойчивости нужны OSPF (выбор кратчайшего пути) или BGP (для операторов);
2. Физическое стекирование (VSU) через SFP+. Нужно назначить роли Master/Backup, приоритеты, номера устройств, при работе в стеке или перенастроить работу их в кольцо или каскад, в зависимости от схемы сети. Неправильный порядок включения может привести к разделению стека или разрыва колец;
3. Настройка протоколов резервирования ERPS/EAPS/STP. Для кольцевых топологий эти протоколы обеспечивают восстановление за <50 мс. Нужно рассчитать таймеры, определить владельца кольца (Ring Owner), правильно настроить блокировку портов;
4. Настройка качества обслуживания (QoS) и безопасности. Чтобы VoIP и видеопоток не имел больших задержек рядом с большими файлами, нужно настроить 8 очередей и алгоритмы SP, WRR. Плюс — ACL, 802.1X, RADIUS;
5. Настройка управление через CLI. Многие продвинутые функции: отладка BGP или просмотр таблицы MAC, доступны только через командную строку.

ГК «Контроль» - официальный дистрибьютор продукции торговой марки OSNOVO
