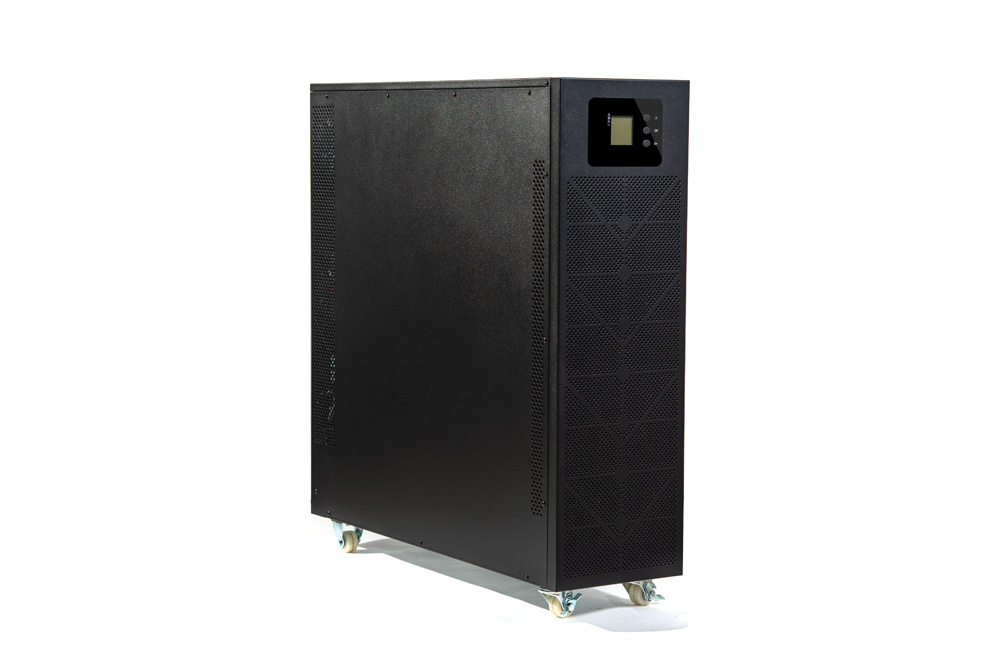

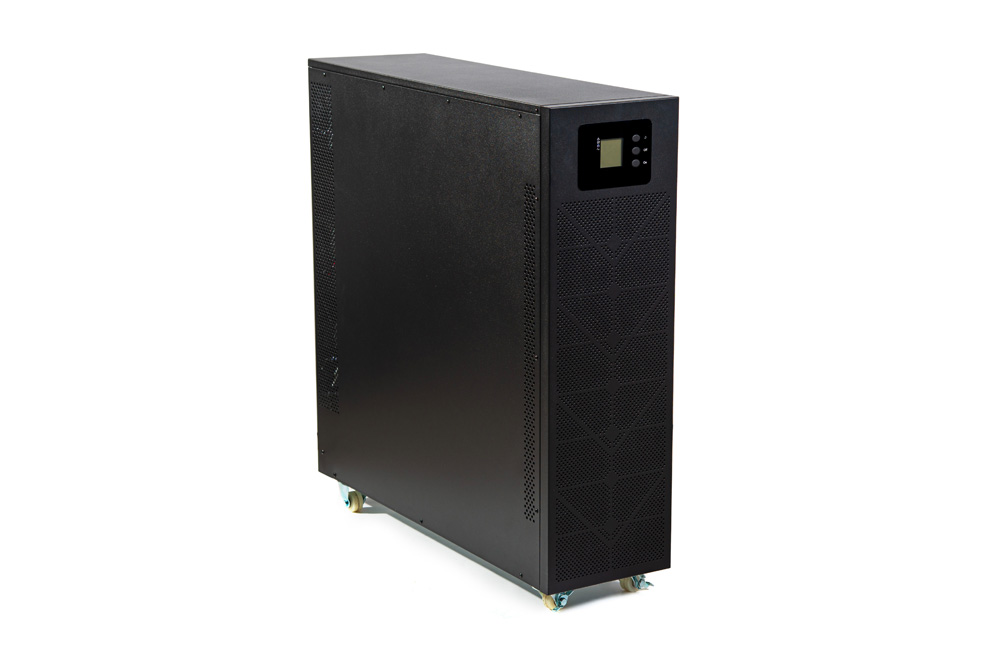

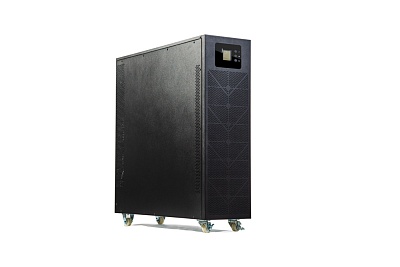

SKAT-UPS 30-3/3-ON-3x20x9

Артикул

11012409

Производитель

Бастион

Номинальное входное напряжение, Uном, В

заводская установка: 380, настраивается пользователем: 380/400/415

Диапазон входного напряжения без перехода в режим работы от батарей

при 100% нагрузки, В: 305…478, при 50% нагрузки, В: 208…478

Номинальная входная частота, (Fном), Гц

50

Диапазон частоты входного напряжения без перехода на питание от АКБ при 100 % нагрузки, Гц

40...70

Диапазон входного напряжения, в котором изделие переходит в режим ECO, % от Uном = 380 В

заводская установка: -45%; +25%, настраивается пользователем: + 10 %; + 15 %; + 20 %; - 20 %; - 30 %

Диапазон входного напряжения, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, % от Uном = 380 В

заводская установка: -45%; +25%, настраивается пользователем + 10 %; + 15%; + 20 %; - 20%; - 30%;

Диапазон входной частоты, в котором изделие может работать в режиме «БАЙПАС», без отключения нагрузки, % от Fном

±10%

Входной коэффициент мощности, не менее

0,99

Коэффициент нелинейных искажений тока на входе (THDi) при 100% нелинейной нагрузки, не более

3%

Питание от генератора

поддерживается

Номинальная выходная мощность

Полная, ВА: 40000*, Активная, Вт: 36000*

Номинальное выходное напряжение, В

заводская установка: 380, настраивается пользователем: 380/400/415

Выходной коэффициент мощности, не менее

0,9

Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100 %, %

±1

Отклик переходного напряжения (при линейной нагрузке)

±5

Фазовый баланс (100 % несбалансированная нагрузка)

120° ±1°

Отклонение частоты выходного напряжения от Fном в режиме «ОСНОВНОЙ» (при работе от сети и отклонении частоты входного напряжения более ±10 %), настраивается пользователем, %

±1; ±2; ±4; ±5; ±10

Частота выходного напряжения в режиме «РЕЗЕРВ» (работа от АКБ), Гц

50±0,1% или 60±0,1%

Максимальный коэффициент пиковой импульсной нагрузки (крест- фактор)

3:1

Коэффициент мощности в резерве

при количестве АКБ внешних, шт.: 20- 0,9, 18 - 0,8, 16 - 0,7

Коэффициент нелинейных искажений напряжения на выходе (THDv), %, не более

линейная нагрузка: 2, нелинейная нагрузка: 5

Форма выходного напряжения

синусоидальная

Коэффициент полезного действия, %, не менее

94,5

Тип АКБ

герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В

Рекомендуемая емкость АКБ внешних, Ач

от 40**

Количество АКБ (настраивается пользователем), шт.

16(±96В)/ 18(±108В)/ 20(±120В)

Ток заряда АКБ (ограничен входным током), А, не более

20

Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС»)

≥103 % — 125 % - через 10 мин, 125 % — 150 % - через 1 мин, > 150 % - немедленно

Перегрузочные способности в режиме «РЕЗЕРВ» (отключение выходного напряжения)

≥ 103 % — 110 % - через 10 мин, 110 % — 125 % - через 1 мин, 125 % — 150% - через 5 с, > 150 % - немедленно

Перегрузочные способности в режиме «БАЙПАС» — защитный термомагнитный автоматический выключатель (с выходным током до 125% от номинального, IEC 60947-2 кривая C), А

63

Номинальный ток нейтрального кабеля в режиме «БАЙПАС», А

1,7хIном

Габаритные размеры ШхГхВ, не более, мм

без упаковки: 250х608х655, в упаковке: 350х710х700

Масса, НЕТТО (БРУТТО), кг, не более

43 (55)

Диапазон рабочих температур, °С

0…+40

Относительная влажность воздуха (без конденсации), %, не более

95

Высота над уровнем моря, не более, м

1500***

Степень защиты оболочкой по ГОСТ 14254

IP20

Содержание драгоценных металлов и камней

нет
