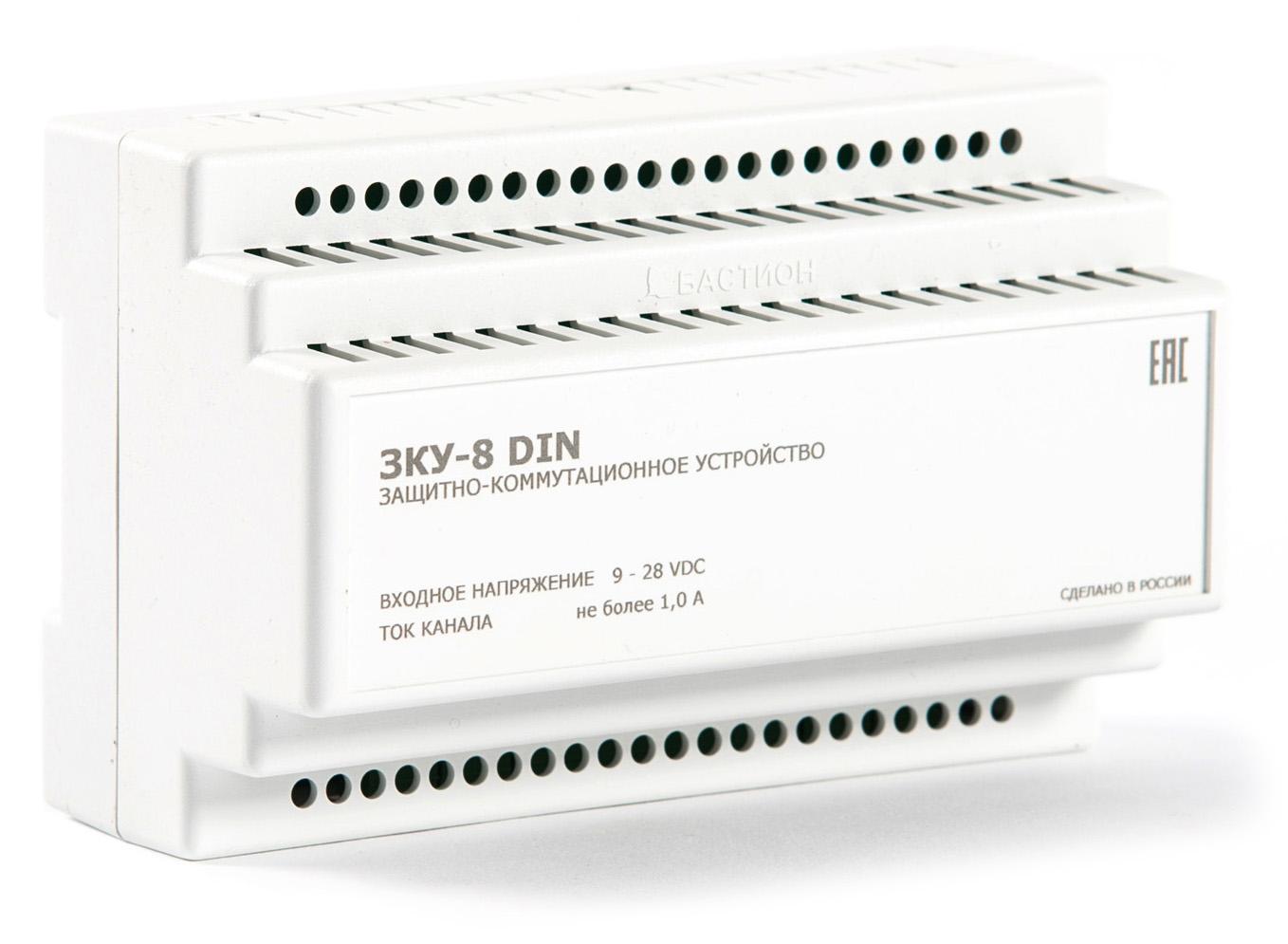

ЗКУ-8DIN

При использовании проводов большой протяжённости и малого сечения на выходе линии мы получаем реальное напряжение, которое может оказаться непригодным для питания тех или иных приборов, может возникнуть ситуация, когда, например, при коротком замыкании (КЗ) в конце такого длинного шлейфа питания не произойдёт перегорания выходного предохранителя источника питания. При этом источник будет работать, в основном, на нагрев провода. Этими причинами объясняется нецелесообразность разводки питания извещателей и прочих приборов ОПС с помощью индивидуальных длинных проводов малого сечения. Более того, если от ИВЭПРа отходит разветвлённая шина питания, то весьма затруднительно определить, в какой именно ветви шины произошло КЗ.

Для избежания подобных неприятностей, особенно на объектах с большой насыщенностью аппаратурой ОПС, рекомендуется применение так называемых защитно-коммутационных устройств (ЗКУ).
ЗКУ целесообразно располагать в местах концентрации извещателей. К примеру, источник резервированного питания может располагаться при входе на этаж или в специально выделенном помещениии, а при входах в отдельные группы помещений размещаются ЗКУ.

• защита участков шлейфов питания;
• индикация сработавшего предохранителя;
• индикация наличия напряжения на главной шине питания;
• внешняя светодиодная индикация состояния групп и внутренняя индикация состояния каналов;
• индикация каналов можно включать только на время обслуживания;
• каждый канал имеет свой самовосстанавливающийся предохранитель;
• индикация аварийного состояния.
