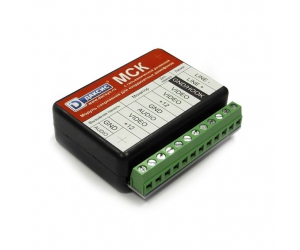

МСК

Модуль сопряжения индивидуального видеодомофона с общеподъездным многоквартирным домофоном (далее - модуль сопряжения) предназначен для подключения индивидуального видеодомофона к линии связи общеподъездного домофона с координатной системой адресации абонентов (Визит, Цифрал, Элтис), для приема вызовов от него и открывания подъездной двери с помощью стандартных функций видеодомофона.

Совместимость координатных домофонов других производителей возможна, но не гарантируется.

Помимо линии аудиодомофона с помощью модуля сопряжения можно подключить четырехпроводную вызывную видео-панель (для установки на этаж) и видеосигнал от подъездной видеокамеры.

Внимание: Допустимый уровень нагрузки линии видеосигнала от подъездной видеокамеры необходимо уточнить у специалистов обслуживающей организации. В случае недостаточной нагрузочной способности линии может потребоваться дополнительный этажный видеоусилитель.

Изменения в версии 3h:

1.Теперь модуль сопряжения МСК можно подключать двумя способами, через клемы и с помощью шлейфа, для этого внутри корпуса добавлен разъем типа IDC-16.

2.При первом подключении модуля после монтажа, требуется или подождать 30сек, или включить просмотр видео на мониторе, для приведения схемы модуля сопряжения МСК в рабочее состояние.

3.Для видеодомофонов, оснащенных сервисным выходом сигнала положения трубки (HOOK), начиная с версии 2d плат модуля сопряжения, предусмотрена схема отключения автоподнятия трубки.Модуль сопряжения индивидуального видеодомофона с многоквартирными координатными домофонами (ВИЗИТ, ЦИФРАЛ, ЭЛТИС и т.п.)
